O SIDAC



         SIDAC

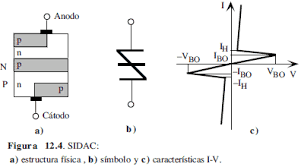

                   O SIDAC, ou diodo de silício para corrente alternada, é um componente da família dos tiristores. Também referido como um SYDAC (Silicon tiristor de Corrente Alternada), ou mais simplesmente um diodo tiristor bi-direcional, é tecnicamente especificado como um interruptor de tensão bilateral desencadeada. Seu funcionamento é semelhante ao do DIAC, mas SIDAC é sempre um dispositivo de cinco camadas com baixa queda de tensão no estado de condução fechada, mais parecida com uma tensão desencadeada TRIAC sem um portão. Em geral, SIDACs ter voltagens maiores e capacidades de manipulação de breakover corrente do que DIACs, para que possam ser utilizados diretamente para a mudança e não apenas para o desencadeamento de um outro dispositivo de comutação.



                 O funcionamento do SIDAC é funcionalmente semelhante ao de uma abertura de faísca . O SIDAC permanece não-condutor até que a tensão aplicada atende ou excede a sua tensão breakover nominal. Uma vez que entrar neste estado condutor atravessando a região de resistência negativa dinâmica, o SIDAC continua a conduta, independentemente da tensão, até que a corrente aplicada cai abaixo de sua classificação corrente de retenção. Neste ponto, os retornos SIDAC ao seu estado inicial não condutor para iniciar o ciclo novamente.

                 Pouco comum na maioria dos eletrônicos , o SIDAC é relegado ao status de um dispositivo de propósito específico. No entanto, onde voltagens devem ser mantidas baixas, como, por exemplo, em osciladores de relaxamento os SIDACs são necessários, e quando as tensões são demasiado baixas para funcionamento prático de uma centelha, o SIDAC é um componente indispensável.

              Dispositivos com características semelhantes, embora geralmente não funcionalmente intercambiáveis ​​com SIDACs, são os Thyristor Dispositivos de Proteção contra surtos (TSPD), TRISIL , SIDACTOR, ou o Surgector agora obsoleta.  Estes são projetados para tolerar grandes correntes de surto para a supressão de transientes de sobretensão.

PRINCIPAIS APLICAÇÕES:

High Voltage Lamp Ignitors
Natural Gas Ignitors
Gas Oil Ignitors
High Voltage Power Supplies
Xenon Ignitors
Overvoltage Protection
Pulse Generators
Fluorescent Lighting Ignitors
